Sizector®3D相机在消费电子行业的应用

BGA/电容/耳机耳机盒/胶路/电子连接器等检测案例分享

近年来,随着全球科技硬件创新、移动互联、云存储云计算、人工智能和先进制造等相关领域的飞速发展,以手机、智能手表、电脑、VR/AR、可穿戴设备、无人机等为代表的消费电子类产品大批涌现,满足了用户在文化娱乐、健康监测、沟通交流等各方面的需求。


消费电子产品通常具有体积小巧、功能复杂、时效性高等特点,对生产制程要求极高,产品外观检测要实现100%全检,同时相比其他行业更追求高效省时。盛相科技Sizector®3D相机得益于硬件计算成像技术,能够快速、准确地完成各类高难度外观质量检测,为各类制造业产线升级优化、提升检测效率等需求提供了更丰富的优质选择本期我们来看Sizector®3D相机在消费电子行业的部分应用案例。



BGA

检测需求
Inspection Requirements


01
检测项目

                    BGA尺寸检测:平面度检测

                    BGA锡球外观检测:毛刺和压伤等不良

02
精度要求

共面度重复精度<0.02mm

03
CT要求

<1s

推荐产品
Special Recommendation


S162060

拍摄效果
Imaging Results

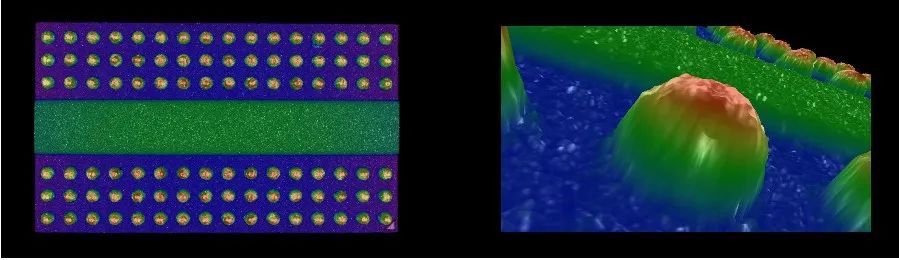

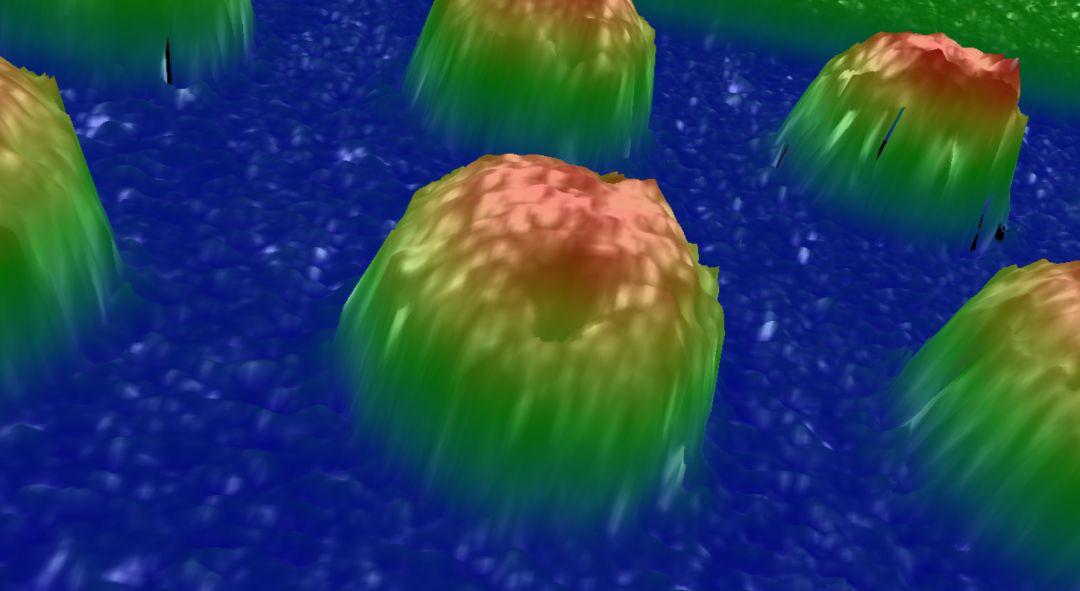

BGA锡球压伤

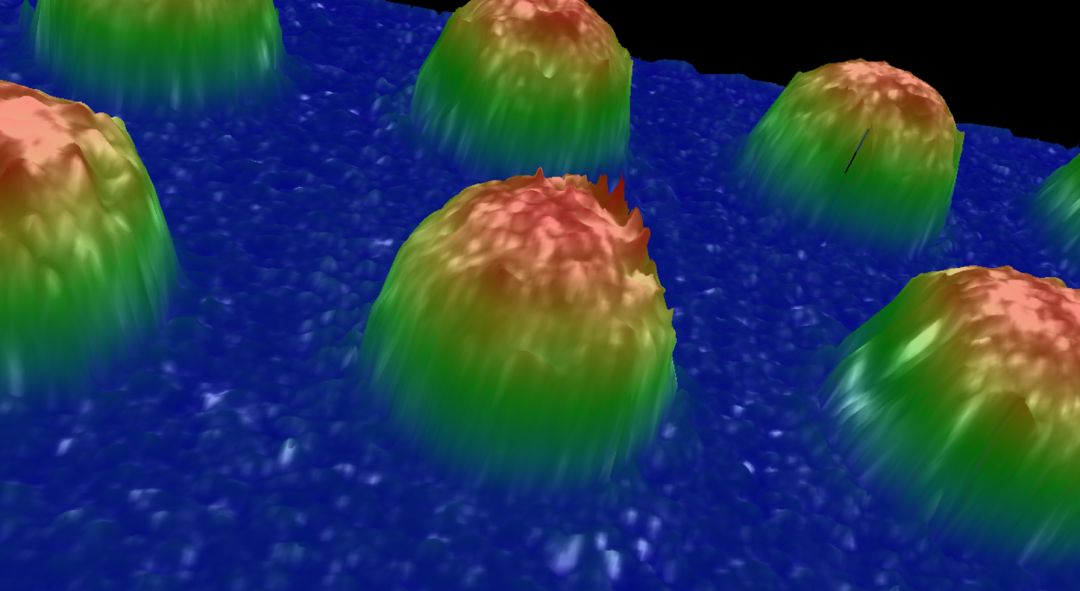

BGA锡球毛刺
优势
Advantages



高精度——Sizector®3D相机S162系列分辨率高达1620万像素,X轴长边拥有5328个像素点,可轻松获取BGA锡球的曲面表面信息,满足高精度检测需求


高帧率——S162系列采用硬件计算,保证成像完整的同时快速输出图像数据,在全点云输出的情况下可以达到4.0FPS


自动HDR——S028及S162系列拥有专利保障的自动HDR功能,确保了BGA高反金属及深色塑料材质表面能够在高帧率的情况下获取高质量的3D点云数据




电容

检测需求
Inspection requirements


01
检测项目

电容平面度、脏污、划痕、凹坑、漏液检测

02
CT要求

<1s

推荐产品
Special Recommendation


S028040,M051040,S162060

拍摄效果
Imaging Results

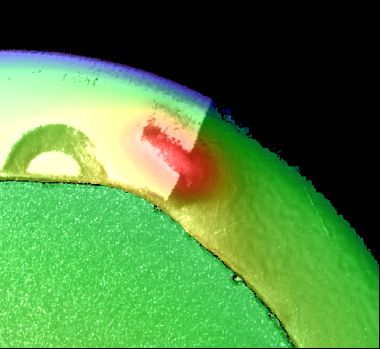

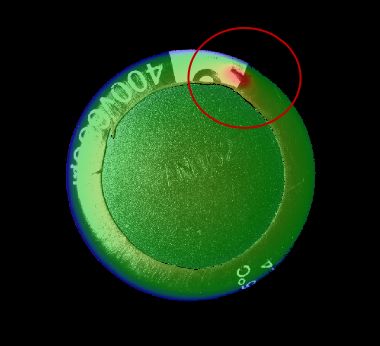

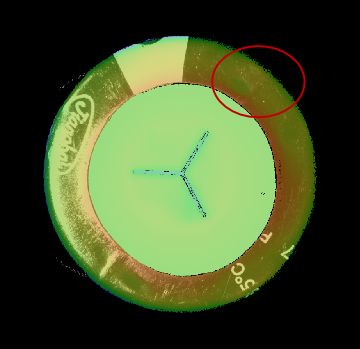

凸起

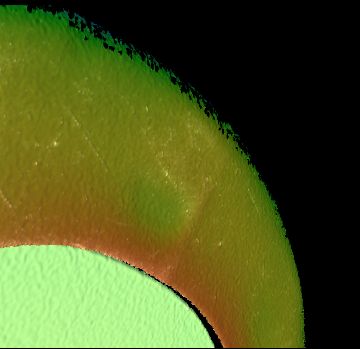

凹坑
优势
Advantages




成像完整性高——多种硬件计算功能确保Sizector®3D相机在拍摄不同材质的物体时都能获得高完整性的3D图像,高反光电容也不例外。Sizector的参与能够极大提升3D点云质量,为客户进行各类高质量的检测奠定基础


丰富的产品线——Sizector®3D相机型号齐全,包含6大系列、5种分辨率、20余款型号。客户可以从FOV、分辨率、CT及产品体积和项目成本等多个角度去综合选择最适合项目实际需求的机型




耳机、耳机盒

检测需求
Inspection requirements


01
检测项目

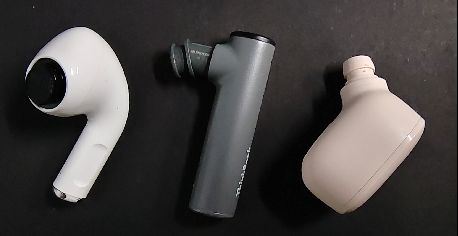

耳机和耳机盒的划痕、脏污、鼓包、变形等外观检测

推荐产品
Special Recommendation


S162060

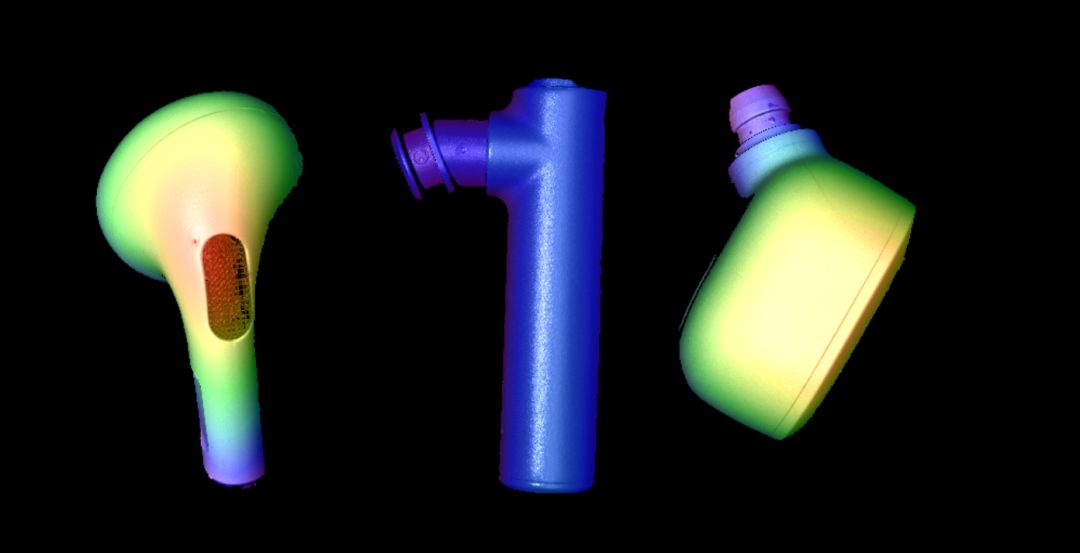

拍摄效果
Imaging Results

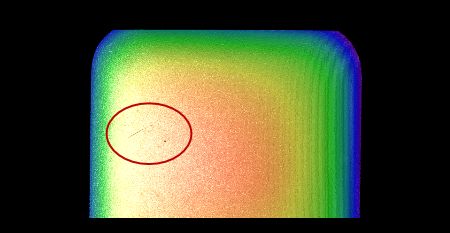

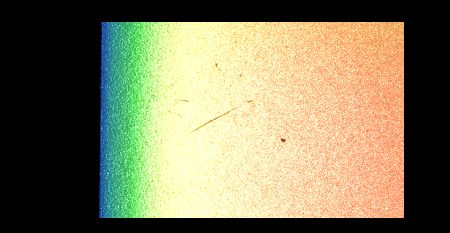

耳机盒表面划痕



优势
Advantages




2D+3D融合检测——Sizector®3D相机S162系列的高分辨率,可在完成3D高度检测的同时捕获2D数据,真正实现2D+3D融合检测


大景深——Sizector®3D相机一次成像可以获取更多曲面的表面信息,提高检测效率




胶路

检测需求
Inspection Requirements


01
检测项目

涂胶检测:胶高胶宽、缺胶、少胶、溢胶以及UV胶路检测

推荐产品
Special Recommendation


S162170

拍摄效果
Imaging Results

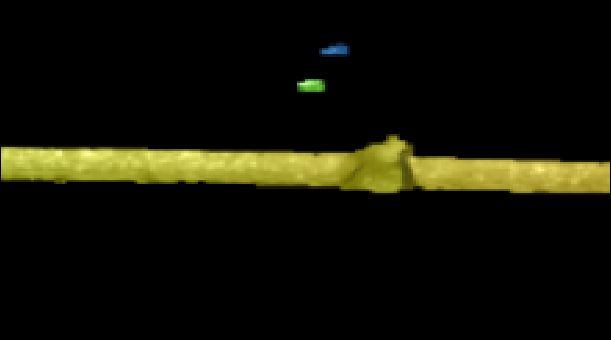

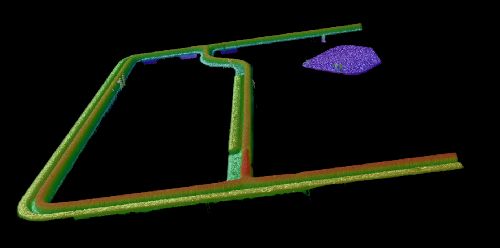

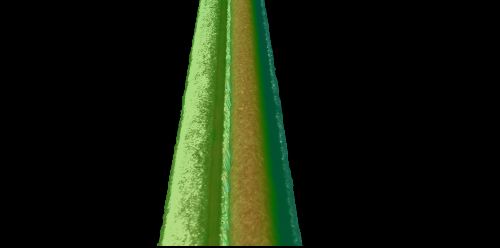

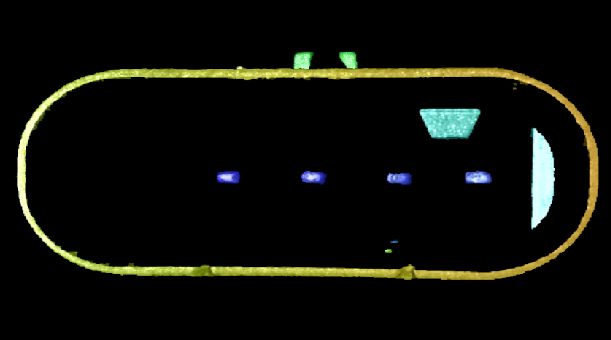

溢胶
优势
Advantages



超高精度——S162系列像素间距0.011~0.043mm之间,能够在0.2mm的极细窄边上获得5-19个像素点


高帧率——Sizector®3D相机最高帧率可达20.3FPS,完全满足消费电子行业在线检测需求


成像完整性有保障——Sizector®3D相机在拍摄控制、点云重构及点云处理等阶段都有多种功能选项,保障了非透明胶体的完整成像,更有特殊型号可拍摄UV胶路,能够显著提高涂胶路径规划及质量检查的效率



电子连接器

检测需求
Inspection Requirements


01
检测项目

连接器PIN针高度、位置、完整性检测

连接器外观检测

02
CT要求

<0.5s

推荐产品
Special Recommendation


M051040,S162060,S028040

拍摄效果
Imaging Results

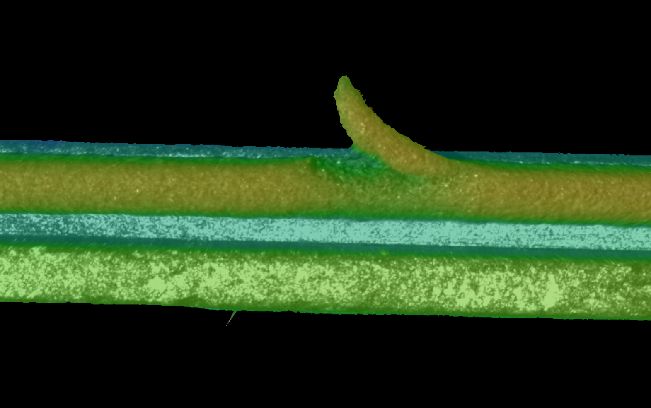

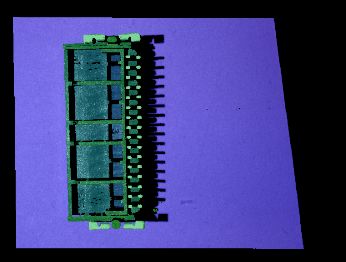

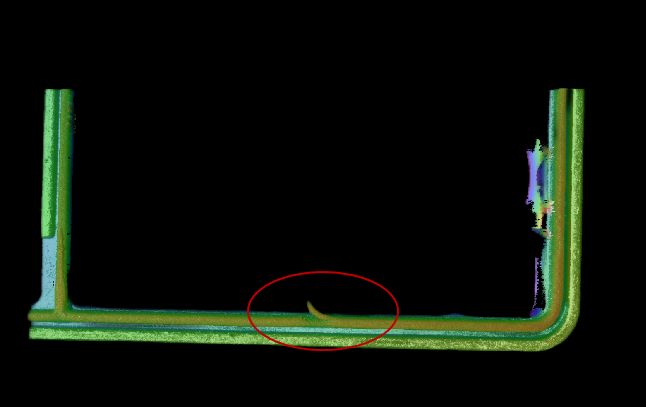

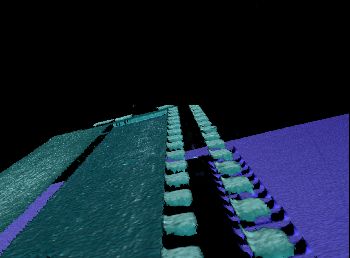

毛刺
优势
Advantages



拍摄死角范围小——相比线激光产品,Sizector®3D相机成像角度小,更适合深孔类检测,拍摄更完整


复杂表面的完整成像——S028及S162系列的自动HDR功能可在连接器的高反金属和塑料材质的产品上同时清晰成像,解决复合材料连接器成像难的问题


高帧率——Sizector®3D相机采用硬件计算成像技术,图像拍摄和3D点云重构均由相机独立完成,PC端无需参与重构,因此更省时、CT更短,最高帧率可达20.3FPS
