Sizector®3D相机SX系列,精准实现BGA外观检测

Sizector®3D相机SX系列精准实现BGA外观检测

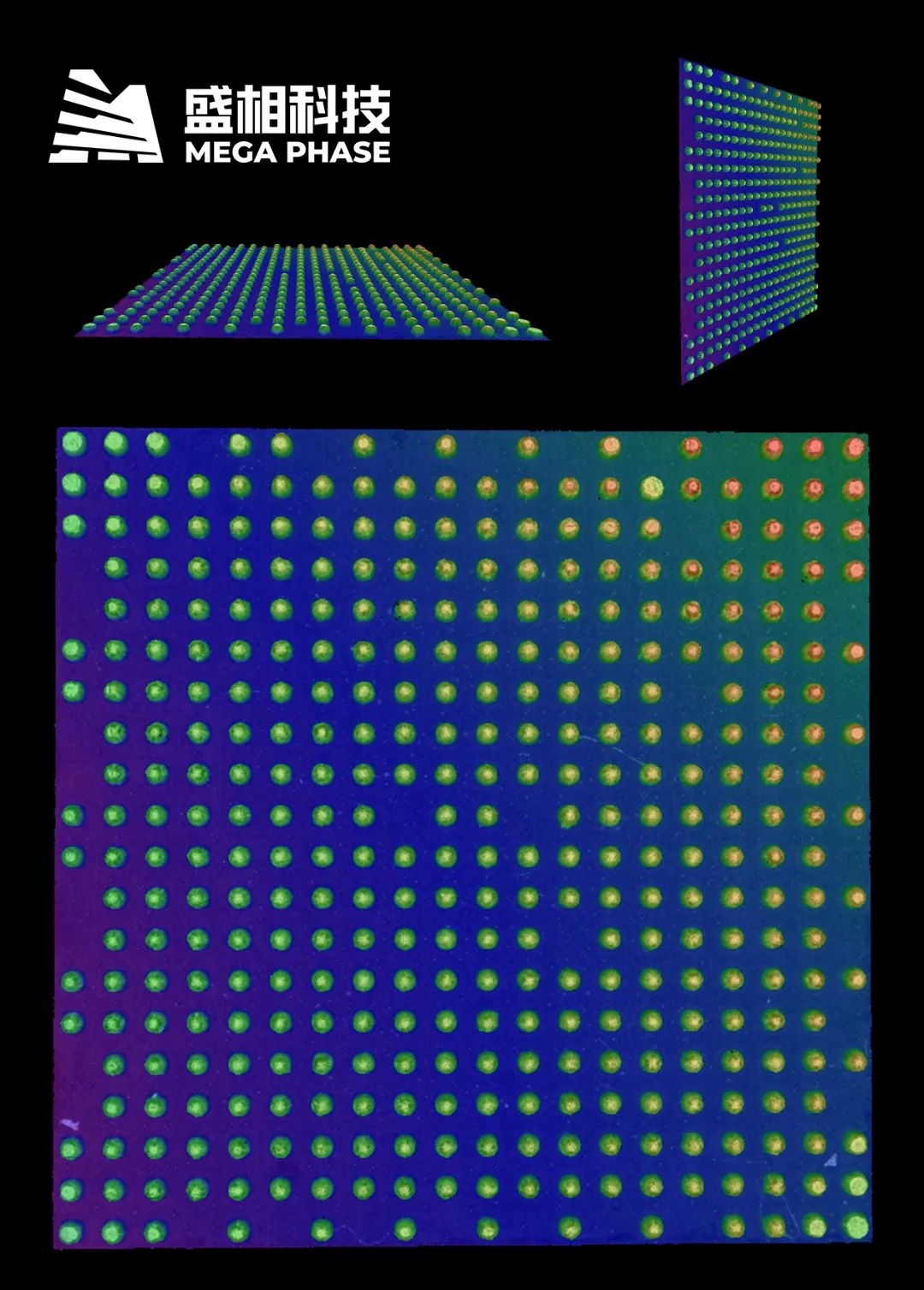

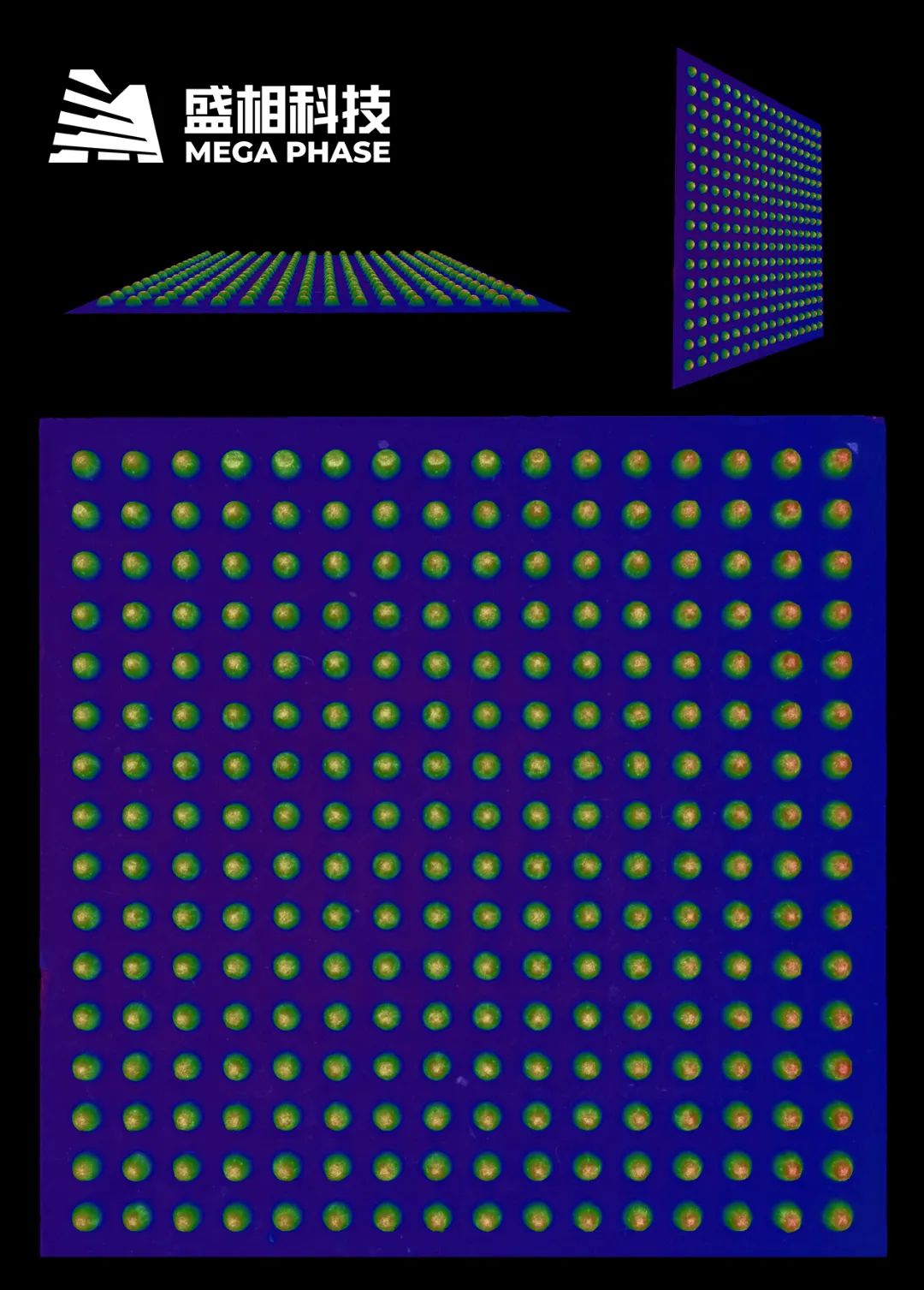

光学检测在BGA封测领域起着举足轻重的作用,是半导体芯片生产过程中必不可少的环节,通常分布在晶圆检测、颗粒外观缺陷检测、贴片/引线键合检测和塑封外观检测等环节,用户可根据检测结果对芯片进行分选。Sizector®3D相机SX系列基于多投影结构光和硬件计算成像技术,在Molding缺陷、电镀缺陷、BGA BallsLeads等检测或3D测量时提供高质量3D点云,为制程和质量管控提供有效数据支持、提升生产效率。

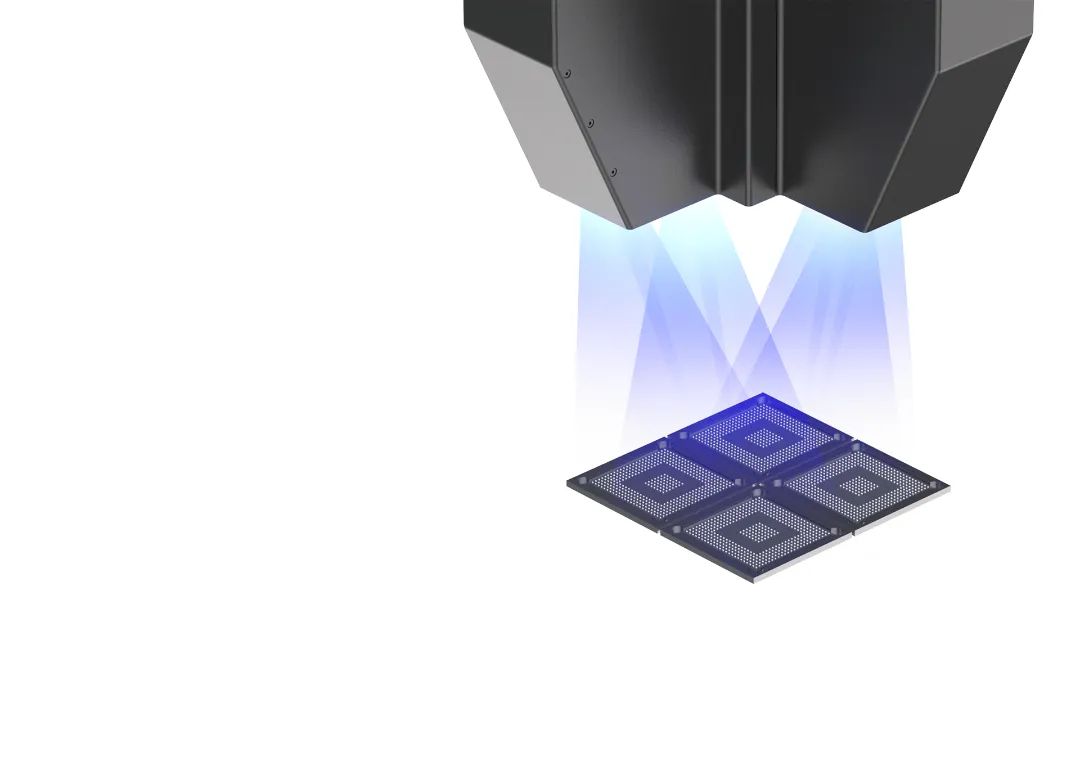

BGA外观检测

球栅:宽度、高度、共面性、间距、缺失等

塑封体:残缺、刮痕、裂痕等


产品推荐

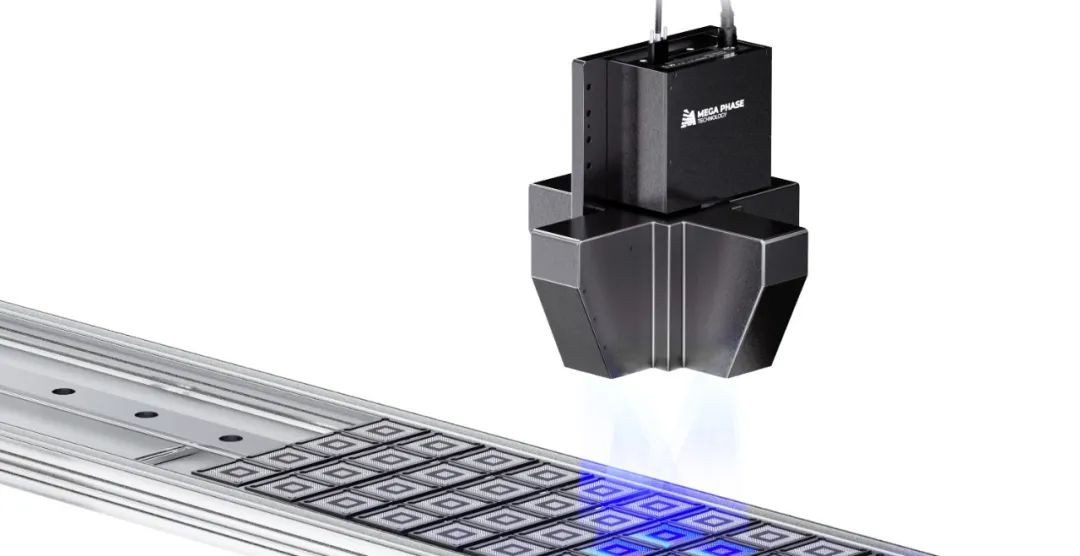

Sizector®3D相机SX系列


相机型号

SQ081017

相机分辨率

810万像素(2856像素x2848像素)

最大投影数

4

FOV

17.7X17.7mm

工作距离

115mm

景深

±2mm

全周期帧率

1.4FPS@8.1M   4.8FPS@2.03M

Z轴区域重复精度

<0.1µm

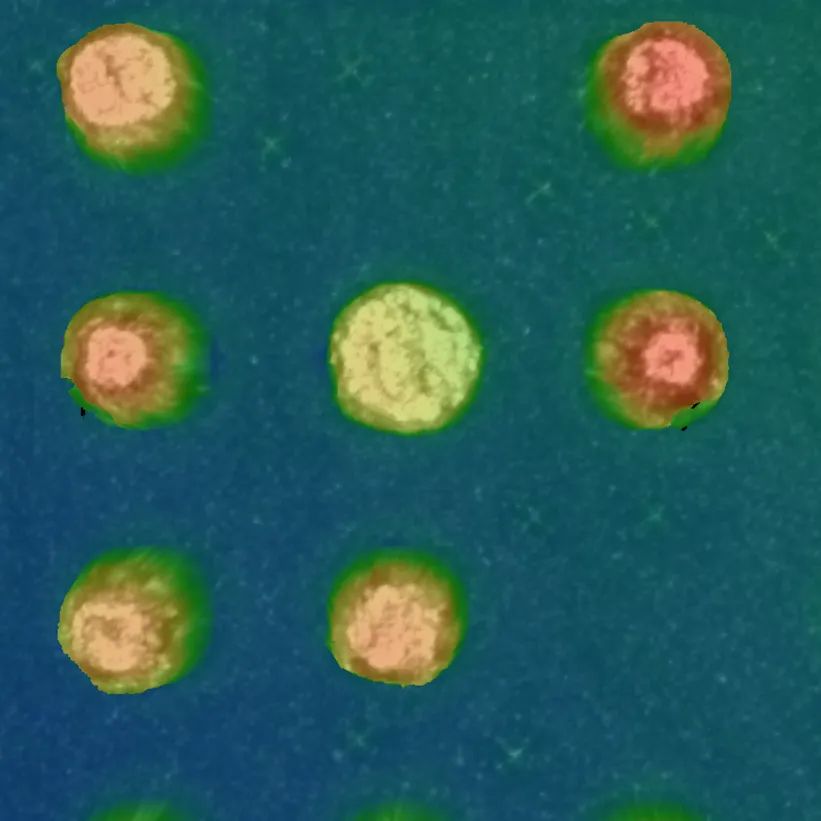

细节放大图<<

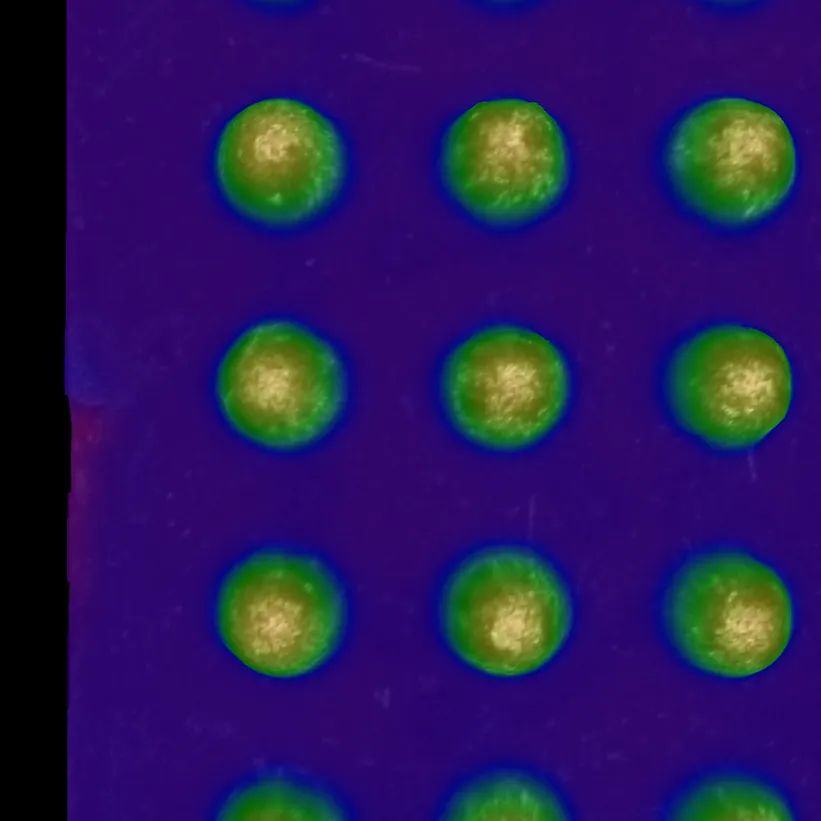

细节放大图<<



#Sizector®3D相机SX系列
优势总结
01
消除阴影和高反影响,更高完整性的3D点云

采用多投影技术,拍摄多组不同投影方向的3D点云进行硬件融合, 完整性更高。

02
精度高、速度快

相机硬件端多3D融合后输出高精度3D点云,相比PC-base系统数据传输量骤减,不增加计算时间。

03
实现一站式高精度融合测量

采用远心镜头,2D和3D数据像素级对齐;

搭配外部光源同步实现2D+3D一站式融合测量和检测;

外接RGB光源获取无拜尔矩阵、3CCD成像效果的真彩3D点云。
